En décembre dernier, nous avons terminé la modernisation d'une station de préparation de commandes pour un distributeur de la chaîne du froid à l'extérieur de Guangzhou. Quarante-huit nœuds, trois installations, huit semaines entre le bon de commande et la mise en service-. Le projet s'est bien déroulé. Ce qui m'a marqué, c'est la conversation qui l'a déclenchée.
Leur directeur des opérations venait d'abandonner le déploiement d'un écran tactile TFT après cinq mois. Vingt-trois unités sont tombées en panne au cours de la semaine la plus froide de l'année.-de la condensation s'est infiltrée dans les panneaux et a court-circuité les cartes de commande. Le fournisseur a blâmé "l'environnement d'installation", ce qui est une façon polie de dire "ce n'est pas notre problème". Le véritable coût n'était pas le matériel. Il s'agissait de 340 000 RMB de retard d'expédition alors qu'ils s'efforçaient de mettre en place une solution de contournement manuelle.
"Donnez-moi juste quelque chose qui fonctionne", dit-il. "Je n'ai pas besoin d'animations. J'ai besoin de codes de bacs et de quantités qui ne disparaissent pas à l'ouverture des portes du quai."
Nous avons cité le caractère 16x2Écran LCDs. Il pensait que nous plaisantions. Quatorze mois plus tard, son équipe de maintenance n'a toujours pas eu besoin d'y toucher.

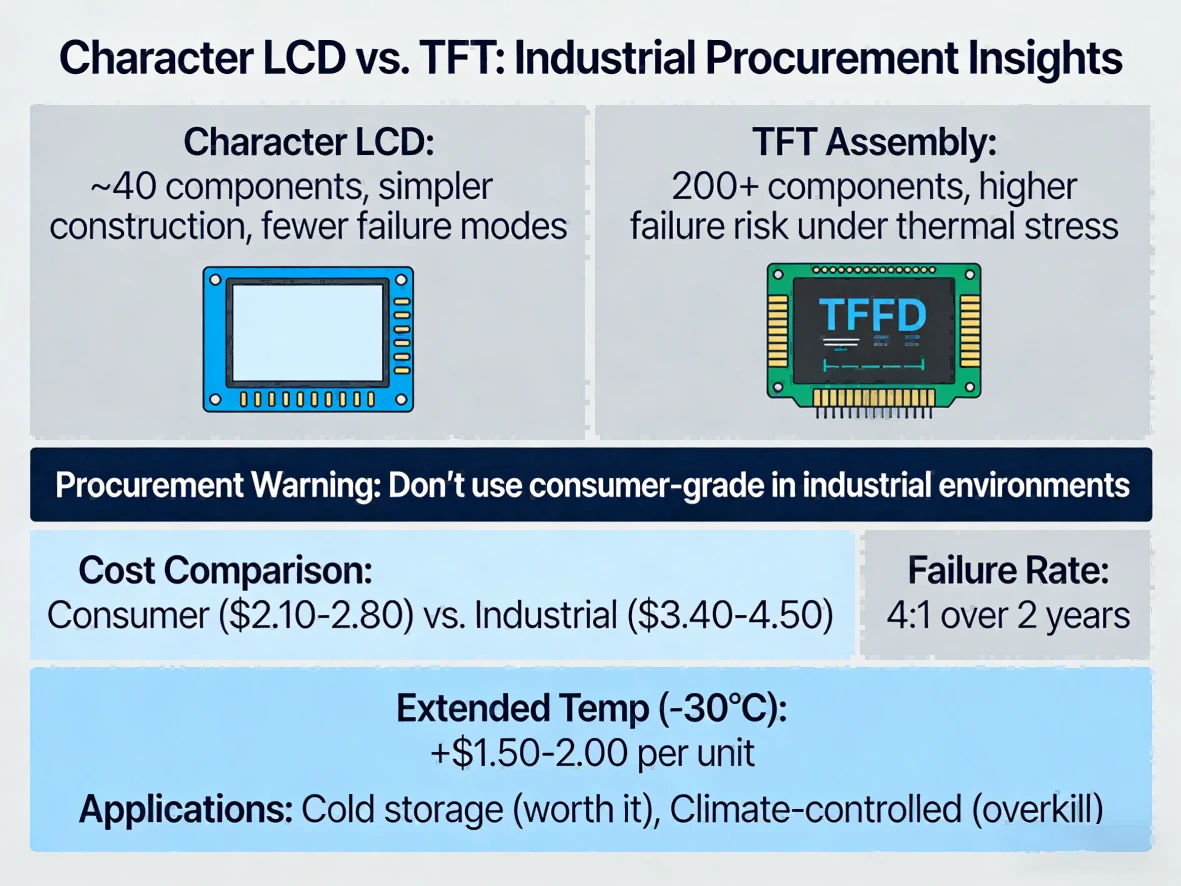

La tolérance à la température est la spécification qui compte réellement
La plupart des appels d'offres que je vois pour les écrans logistiques se concentrent sur la résolution, la luminosité et l'angle de vision. Pour les applications destinées aux clients-, bien sûr. Pour une station de préparation de commandes située à vingt mètres d’un quai de chargement à Harbin ? La résolution n'a pas d'importance. Ce qui compte, c'est de savoir si l'écran fonctionne toujours lorsque la température ambiante descend à -15 degrés, puis revient à +25 degrés trois fois par jour.
Les écrans LCD à caractères gèrent cela mieux que les alternatives pour une raison ennuyeuse : une construction plus simple signifie moins de modes de défaillance. Un module 16x2 de qualité industrielle-comprend peut-être 40 composants au total. Un assemblage TFT comparable présente 200+. Chaque composant supplémentaire est un autre point de défaillance potentiel sous contrainte thermique.
L'implication pratique pour l'approvisionnement : n'achetez pas de modules grand public-pour les environnements industriels. Les économies n'en valent pas la peine. Nous avons testé cela de manière approfondie et le différentiel de taux d'échec est d'environ 4 : 1 sur une période de deux -ans. Les modules grand public coûtent entre 2,10 et 2,80 $ en volume ; la qualité industrielle coûte entre 3,40 et 4,50 $. Dépenser 1,30 $ de plus par unité pour éviter un taux de panne 4x devrait être une décision évidente, mais nous voyons toujours des équipes se tromper car les spécifications électriques de la fiche technique semblent identiques.
La plage de température étendue (jusqu'à -30 degrés) ajoute 1,50 à 2,00 $ supplémentaires par unité. Cela vaut le coup pour les applications de stockage frigorifique. Probablement exagéré pour les installations climatisées, même si des clients du nord des États-Unis et du Canada ont de toute façon choisi cette qualité comme assurance contre les pannes de CVC.
Répartition réaliste des coûts
Je ne vais pas vous donner de prix exacts car ils changent chaque trimestre et varient selon la relation fournisseur. Ce que je peux vous donner, c'est une structure.
Le module LCD représente environ 8 à 12 % du coût total de votre nœud pour une station de confirmation de prélèvement. L'obsession d'économiser 0,40 $ par écran tout en ignorant les 90 % restants du coût du système n'a aucun sens, et pourtant je le vois constamment dans les matrices d'évaluation des appels d'offres.
Le matériel du contrôleur est le point où les spécifications s'écartent de la réalité. Un module MCU industriel approprié avec gestion de l'alimentation, protection des E/S et fonctionnalité de surveillance coûte entre 28 et 45 $ selon l'ensemble des fonctionnalités. Si quelqu'un vous propose 12 $, soit il fait des économies sur les circuits de protection, soit il prévoit de vous surprendre avec les "accessoires requis" plus tard.
C’est dans l’intégration que les budgets explosent. Si votre WMS est SAP EWM ou Manhattan ou Blue Yonder, attendez-vous à ce que la portée de l'intégration se mesure en semaines et en dollars à cinq chiffres. Quiconque propose un tarif forfaitaire sans comprendre votre environnement logiciel planifie des ordres de modification ou envisage de sous-livrer.
| Catégorie de coût | Gamme typique | Qu'est-ce qui détermine la variance |
|---|---|---|
| Module LCD (industriel) | $3.20-4.80 | Température nominale, type de rétroéclairage, niveau de fournisseur |
| Assemblage du contrôleur | $28-52 | Niveau de protection, interfaces de communication, certification |
| Boîtier + montage | $25-65 | Indice de protection IP, matériel, personnalisé ou standard- |
| Travail d’intégration | $4,500-18,000+ | Plateforme WMS, architecture réseau, implication informatique client |
Ce nombre d’intégration semble large parce qu’il l’est. Une installation exécutant un WMS moderne basé sur le cloud-avec des API ouvertes peut se situer dans le bas de gamme. Anciens systèmes sur site-avec middleware personnalisé ? Budget élevé et espoir pour le meilleur.
Où les affichages de caractères ne fonctionnent pas
Nous refusons les projets qui ne correspondent pas à la technologie. Il est plus facile de dire non d’emblée que de traiter avec un client mécontent six mois plus tard.
L’affichage en langue chinoise tue l’option.
L'architecture du contrôleur HD44780 date de 1987 et ne prend pas en charge les caractères CJK de manière native. Vous pouvez programmer huit caractères personnalisés dans CGRAM, ce qui est suffisant pour quelques icônes mais pas pour une interface chinoise. Pour les opérations en Chine continentale avec du personnel local, nous recommandons à la place des écrans graphiques OLED 128 x 64 -ils prennent en charge le rendu des polices bitmap et coûtent entre 8 et 14 $ par unité en volume.
Tout ce qui est destiné aux clients-a besoin d'une meilleure esthétique.
Les écrans LCD à caractères ont un aspect industriel. C'est très bien pour les opérations backend. Pour un terminal de paiement en libre-service ou un kiosque d'informations sur les produits, investissez dans une capacité graphique appropriée.
L'animation-en temps réel ou les mises à jour rapides créent un scintillement visible.Les taux de rafraîchissement de l’écran LCD à caractères fonctionnent bien pour les informations d’état qui changent plusieurs fois par minute. Les barres de progression, les affichages de comptage, tout ce qui est mis à jour plusieurs fois par seconde-utilisent autre chose.
Si votre application rencontre l’un de ces problèmes, arrêtez d’évaluer les écrans LCD de caractères. La technologie ne convient pas. Nous pouvons discuter d’alternatives, mais la conversation change considérablement.

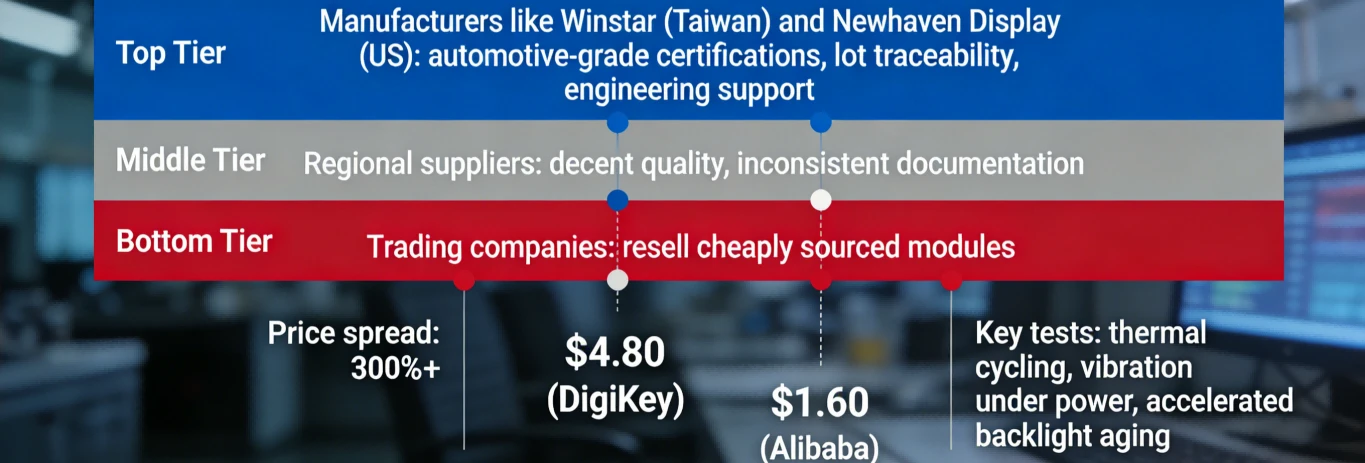

Réalité de la qualification des fournisseurs
La chaîne d'approvisionnement des écrans LCD de caractères présente un spectre de qualité plus large que ce que la plupart des équipes d'approvisionnement pensent. Au sommet : des fabricants comme Winstar (Taïwan) et Newhaven Display (États-Unis) avec des certifications de qualité automobile-, une traçabilité des lots et une véritable assistance technique. Au milieu : des fournisseurs régionaux avec une qualité correcte mais une documentation incohérente. En bas : les sociétés commerciales revendent tout ce qu’elles peuvent se procurer à bas prix.
La répartition des prix sur ce spectre est de 300 %+. Un module qui coûte 4,80 $ chez DigiKey pourrait avoir des équivalents disponibles à 1,60 $ auprès des fournisseurs d'Alibaba. Ce ne sont pas les mêmes produits, peu importe ce que prétendent les fiches techniques.
Nous maintenons une liste de fournisseurs approuvés basée sur nos propres tests de qualification. Je ne vais pas le publier ici car il change en fonction de notre surveillance continue de la fiabilité et parce qu'il représente un investissement important en matière de tests. Ce que je dirai : nous avons rejeté des modules de-marques connues qui n'avaient pas respecté notre protocole de cycle de température, et nous avons qualifié des modules de fournisseurs plus petits que la plupart des équipes d'approvisionnement négligeraient.
Le protocole de test compte plus que le nom de la marque. Si vous effectuez votre propre qualification, concentrez-vous sur le cycle thermique (pas seulement la température statique), les vibrations sous tension et le vieillissement accéléré du rétroéclairage. Ceux-ci prédisent mieux les défaillances sur le terrain que les tests électriques d’inspection entrants.
Notes d'intégration des déploiements réels
Le filtrage de l’alimentation est obligatoire et non facultatif.Les centres de distribution ont des environnements électriques épouvantables -VFD sur les moteurs de convoyeur, les chargeurs de chariots élévateurs, les équipements de soudage dans les zones de maintenance. Nous spécifions une réjection minimale de 60 dB en mode commun-sur les alimentations. Les unités moins chères captent les interférences et créent une corruption des personnages qui ressemble à une panne matérielle.
Gestion de la condensation dans les zones de transition des chambres froides.Si votre kiosque se situe à la limite entre l'espace ambiant et l'espace réfrigéré, les boîtiers IP54 standard ne suffisent pas. Les joints respirent avec la dilatation thermique. L'eau pénètre. La liaison optique-stratifiant l'écran LCD directement sur le verre de protection-élimine l'entrefer interne où se forme la condensation. Ajoute 15 à 25 $ par écran, mais prolonge la durée de vie de 18 à 24 mois à 60+ dans ces environnements.
La séquence d'initialisation du HD44780 présente un mode de défaillance connu.En cas de problème d'alimentation pendant la communication, le contrôleur entre dans un état indéfini et l'écran se verrouille. Les bibliothèques de pilotes standard ne gèrent pas toujours cela correctement. Le correctif est documenté dans les anciennes notes d'application Hitachi-vous envoyez la commande function set trois fois pendant l'initialisation pour forcer la synchronisation quel que soit l'état antérieur. Ce n'est pas compliqué une fois qu'on le sait, mais cela surprend beaucoup d'équipes en train de faire leur premier déploiement.
Il existe d'autres modèles d'intégration que nous avons développés au fil des ans. Nous documentons certains d’entre eux dans des conceptions de référence pour les clients. D’autres, nous ne les écrivons pas du tout.
Ce que le déploiement ESL de Walmart signifie pour ce marché
Walmart a annoncé en juin 2024 qu'il déploierait des étiquettes électroniques dans 2 300 magasins aux États-Unis d'ici 2026. Les mises à jour des prix qui nécessitaient auparavant deux jours de travail des associés s'effectuent désormais en quelques minutes (corporate.walmart.com).
Le détail qui compte pour notre discussion : ce déploiement est entièrement une -technologie d'encre électronique pour l'affichage des prix-client. Les systèmes backend-stations de préparation de commandes, quais de réception, interfaces de gestion d'entrepôt-ne font pas partie de l'initiative.
Les ressources de développement et l'attention des fournisseurs se tournent vers les technologies d'affichage visibles par les clients. Character LCD, étant « mature » (lire : ennuyeux), continue de servir les applications backend sans le désabonnement qui accompagne une forte concurrence. L’offre reste stable avec de multiples sources qualifiées. Pour les achats, cela représente en fait un avantage :-moins de risque d'obsolescence, moins de consolidation des fournisseurs et plus de levier de négociation.
Structure d'engagement pour les projets qualifiés
Si votre projet implique 50+ nœuds d'affichage, des exigences de température industrielle et une intégration WMS, nous pouvons vous fournir des conseils techniques et des options commerciales qui vont au-delà de cet article. En dessous de ce seuil, les canaux de distribution standards vous serviront probablement mieux.
Pour le premier contact, indiquez : le volume et le calendrier de déploiement, la plage de température de fonctionnement (le pire des cas réels, non théorique), la plate-forme et la version WMS, les contraintes de montage et toutes les exigences de certification. Cela nous permet de répondre avec des informations pertinentes au lieu de brochures génériques.
Ce que nous proposons aux projets éligibles : options de fournisseurs de notre liste approuvée avec données de qualification internes, conceptions de référence d'intégration pour les plates-formes WMS courantes, modèles de modélisation de TCO personnalisés en fonction de vos taux de main-d'œuvre, recommandations de deuxième-source pour la gestion de l'obsolescence.
Ce que nous ne publions pas : tarification spécifique au volume- (véritablement modifiée tous les trimestres), architecture d'intégration détaillée (sensibilité concurrentielle), méthodologie d'audit des fournisseurs (processus propriétaire).
La réalité commerciale des solutions d'affichage B2B est qu'une tarification significative nécessite la compréhension de vos besoins spécifiques. Quinze minutes lors d'un appel de qualification permettent d'économiser des semaines d'échanges d'e-mails-et-.
