Pouvez-vous personnaliser un écran LED transparent ?

Oui. Mais ce n'est pas le sujet.

La « personnalisation » dans l'industrie des écrans LED transparents est un mot à la mode en marketing. Ouvrez le site Web de n'importe quel fabricant et vous verrez « personnalisation disponible », « adaptée à vos besoins », « service de personnalisation unique-. Cela crée une illusion : comme si n’importe quelle forme, taille ou effet souhaité pouvait être produit.

90 % de ce qu'on appelle la "personnalisation" n'est qu'un simple assemblage modulaire-mix and match.

L'unité de base d'un écran LED transparent est le module -pièces généralement standard de 500 mm × 500 mm ou 1 000 mm × 500 mm. Un écran de 3m×2m ? Prendre 6 modules et les assembler. 5m×3m ? Assemblez 15.

Véritable personnalisation-non-tailles de modules non standard, coupes irrégulières, courbures spéciales-la plupart des fabricants ne veulent tout simplement pas le faire, ou proposent un prix conçu pour décourager l'acceptation. Pourquoi? Parce que la « personnalisation » dans la fabrication signifie de nouveaux moules, des ajustements de la chaîne de production, des inspections de qualité individuelles-tout cela coûte cher. Et les marges des écrans LED transparents sont déjà réduites ; les fabricants ne sont pas incités à répondre à des exigences particulières.

Ce que signifie réellement « personnalisation » (pour que les ventes ne puissent pas vous faire des conneries)

Taille-Personnalisable, mais dans une grille

Les tailles d’écran transparent sont des multiples entiers des tailles de module. Spécifications communes des modules : 500 × 500 mm, 500 × 1 000 mm, 1 000 × 500 mm, 1 000 × 1 000 mm . 3.5 mètres de large ? N'existe pas-il mesure soit 3 mètres, soit 4 mètres. 2.7 mètres de haut ? 2,5 mètres ou 3 mètres-choisissez-en un.

Certains fabricants peuvent procéder à des « modules découpés » pour obtenir des tailles non-standard, mais cela signifie des PCB personnalisés, de nouveaux moules, avec une augmentation de coût de 30 à 50 % et un délai de livraison plus long de 2 à 4 semaines. Que cela en vaille la peine nécessite un calcul.

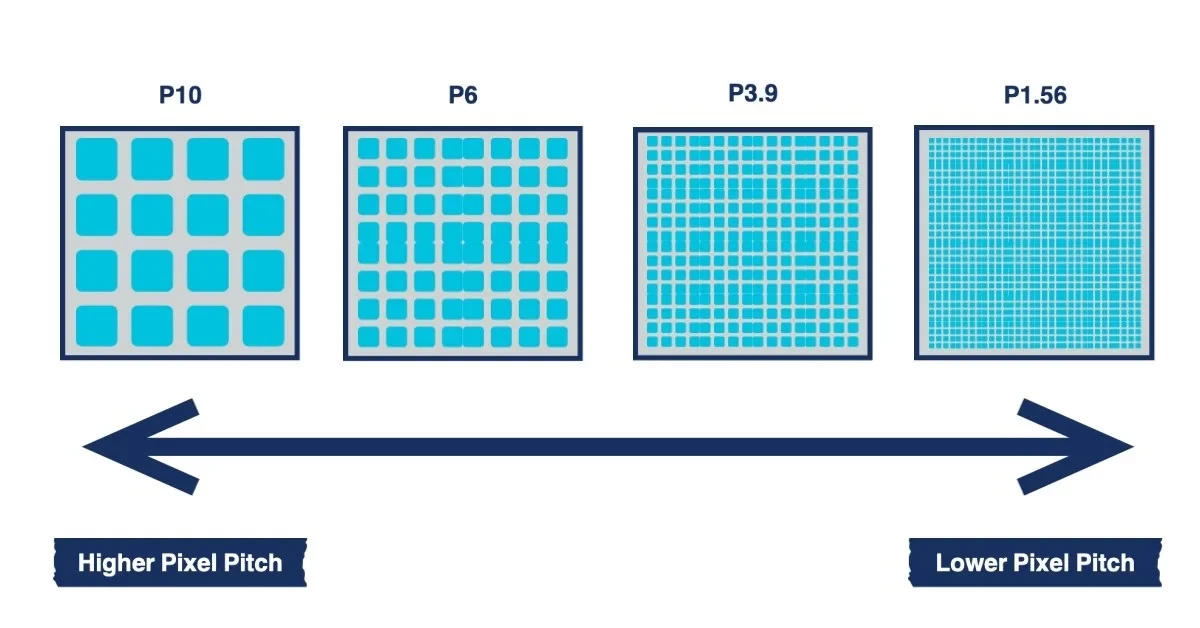

Pixel Pitch-Le choix principal

P3.9, P7.8, P10, P15, P20... Ce paramètre détermine directement l'équilibre entre clarté, transparence et prix.

P3.9 fonctionne pour une visualisation à 3-6 mètres, vous offre une transparence de 55 à 65 % et coûte le plus cher. Le P7.8 convient à 6 à 12 mètres, la transparence augmente jusqu'à 65 à 75 %, prix milieu de gamme. P10 est pour 10+ mètres de sortie, 70 à 80 % transparent, plus abordable. P15 et P20 ? Il s'agit de panneaux d'affichage : distance de visualisation de 15 à 30 mètres, transparence de 75 à 85 %, option la moins chère.

Un pas de pixel plus petit n'est pas toujours meilleur ;-ce qui est mieux, c'est ce qui correspond à la distance de visualisation. Atriums de centres commerciaux, murs-rideaux extérieurs, -vitrines en gros plan-les exigences sont complètement différentes.

Luminosité-Grande différence entre l'intérieur et l'extérieur

Utilisation en intérieur : 800-2000 nits suffisent. Extérieur ou soleil direct : au moins 4 000-6 000 nits, sinon rien ne sera visible pendant la journée.

La luminosité est personnalisable, mais une luminosité plus élevée signifie une plus grande consommation d'énergie, plus de chaleur et un prix plus élevé. Demandez au fabricant s'il parle de "luminosité maximale" ou de "luminosité de fonctionnement soutenue".-certains fabricants citent des valeurs maximales qui ne peuvent pas réellement être maintenues lors d'une utilisation continue.

Comment montes-tu ce truc ?

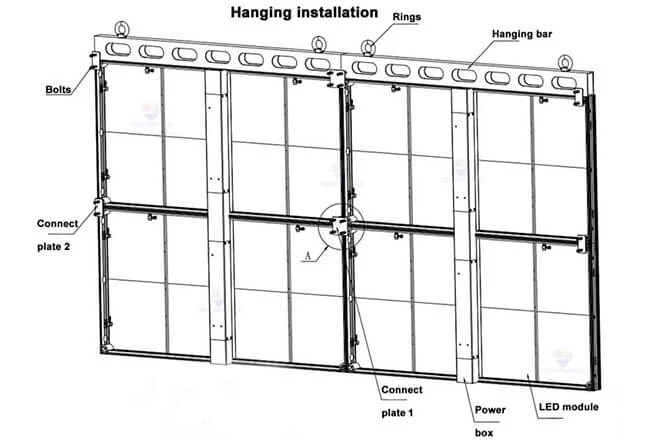

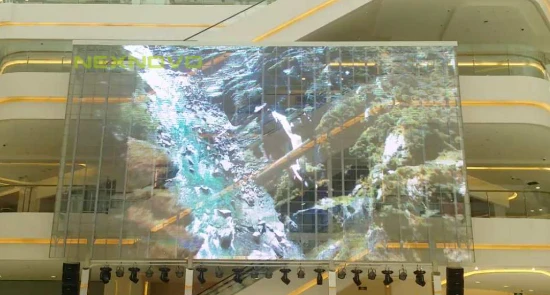

Suspendu au sommet, il convient aux atriums des centres commerciaux et aux décors de scène. Expositions temporaires-de costumes au sol ou empilables. Le-montage en surface ou intégré-fixé à l'intérieur des murs-rideaux en verre-est l'application architecturale la plus courante. La colonne-montée avec un support indépendant fonctionne pour la publicité extérieure.

La méthode d'installation détermine l'orientation de la maintenance des modules (maintenance avant ou maintenance arrière), la sélection des accessoires et même la conception structurelle des modules eux-mêmes. Cela doit être décidé avant de commander-non compris lors de l'installation.

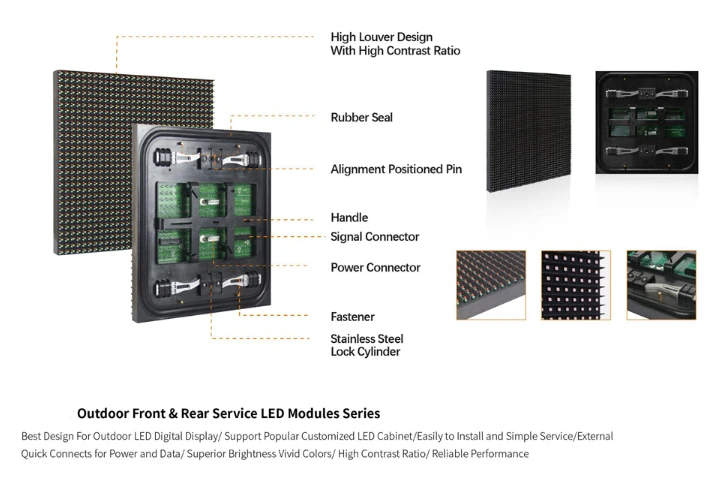

Entretien avant ou arrière ? Si vous vous trompez, vous démolirez les murs

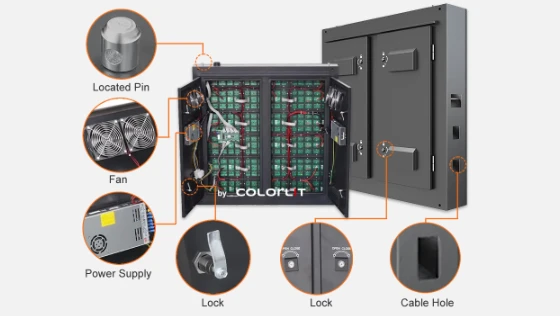

La maintenance arrière signifie le retrait des modules par l'arrière. Nécessite au moins 50 cm d'espace derrière l'écran. Coût inférieur. La maintenance frontale signifie le retrait des modules par l'avant. Convient aux installations murales-sans espace derrière, structure de module plus complexe, coût 10 à 20 % plus élevé.

Choisissez la mauvaise méthode d’entretien et il faudra peut-être démolir un mur entier juste pour remplacer un module.

Système de contrôle-Éviter le verrouillage-

Les fabricants réputés auront le choix : utiliser leur système de contrôle propriétaire ou utiliser des systèmes standards de l'industrie (NovaStar, Colorlight, Linsn).

Recommandation : Choisissez un système universel. Les systèmes propriétaires sont des chaînes. Les futures mises à niveau et maintenance seront à leur merci.

Indice de protection-Dépend du scénario

Environnement intérieur sec : IP30-IP40 est suffisant. Intérieur humide ou vapeur d'eau : IP54. Semi-extérieur ou entièrement extérieur : IP65 ou supérieur. Chaque niveau de protection supérieur ajoute 5 à 15 % au prix. Ne faites pas trop d'ingénierie, mais ne sous-espécifiez pas non plus et ne laissez pas l'écran ruiné par l'eau.

Détails de l'apparence-Réglable mais limité

Couleur du cadre (noir/blanc/argent/gris), couleur de la bande LED, position du boîtier d'alimentation-la plupart des fabricants peuvent les adapter.

Mais les attentes doivent être limitées : les couleurs des puces LED, la largeur des bandes et l'épaisseur des modules- sont standardisées. À moins que le volume ne soit suffisamment important pour justifier une ligne de production dédiée, il n’est pas possible de les modifier.

Ce que l'on appelle la "personnalisation" consiste à 80 % à réaliser des combinaisons au sein d'options fixes. Obtenez le pas de pixel, la luminosité, la taille, la méthode d'installation, la méthode de maintenance, le système de contrôle et l'indice de protection -l'écran est fait sur mesure-fait sur mesure. Si vous vous trompez, aucune somme d'argent dépensée pour des "formes spéciales" ne le sauvera. Les 20 % restants ? Soit excessivement cher, soit tout simplement non accepté.

L'arnaque à la transparence

Le principal argument de vente des écrans LED transparents est la « transparence ». Mais l’étiquetage de transparence de cette industrie est un gâchis.

Lorsqu’un fabricant annonce 80 % de transparence, comment a-t-il obtenu ce chiffre ? Certains mesurent le rapport entre les espaces entre les bandes LED et la surface totale-c'est-à-dire la transparence géométrique. Certains mesurent la transmission réelle de la lumière-c'est-à-dire la transparence optique. Certains excluent entièrement le cadre, l’alimentation et les câbles, mesurant uniquement la zone la plus transparente. Certains citent même une « transparence théorique » que le produit réel ne peut pas atteindre. Il n'existe pas de norme unifiée -les chiffres sont ceux décidés par le fabricant.

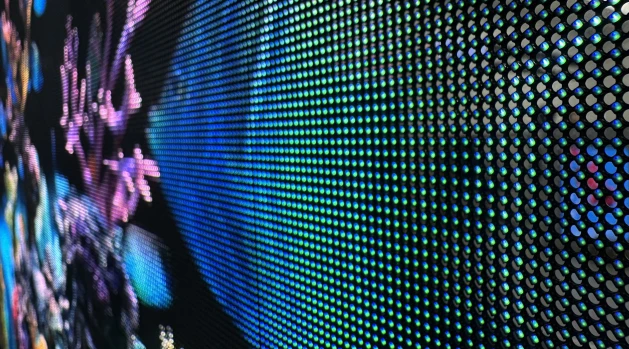

Une transparence élevée signifie des bandes LED plus fines, un espacement plus grand et moins de puces LED. Moins de puces LED signifie une luminosité plus faible et des pixels plus clairsemés. Placez-vous à 3 mètres d'un écran P10 avec une transparence de 85 % et l'image est dispersée -les pixels sont clairement visibles. Ce n'est pas un "écran" mais des rangées de points lumineux.

Alors quand un constructeur vante « 90 % de transparence », les questions à se poser sont : quelle est la densité de pixels ? Quelle est la luminosité réelle ? Quelle distance de visualisation ? Si ces points ne sont pas clarifiés, des regrets surviennent après la signature du contrat.

De nombreux échecs de projets proviennent précisément de cela : le client a été impressionné par la « haute transparence », mais après l'installation, il a découvert que le contenu était invisible le jour et trop visible la nuit. Transparent, oui-mais la moitié des fonctionnalités de l'écran ont été détruites.

Oubliez la "personnalisation" -Commencez par la distance de visualisation

Plutôt que de vous demander « peut-il être personnalisé », réfléchissez à une chose : quelle est la distance de visualisation ? Cela détermine le pas des pixels. Le pas des pixels détermine le coût, la transparence et la qualité d'affichage.-il détermine presque tout.

Le calcul est simple : Distance de visualisation minimale (mètres) ≈ Pas de pixel (millimètres)

Un écran P3.9 fonctionne très bien pour une visualisation à moins de 4 mètres. Un écran P10 ne se rassemble qu'à 10+ mètres de distance. Un écran P20 est destiné aux spectateurs situés à des dizaines de mètres. Choisissez le mauvais pas de pixel et aucune somme d’argent ne l’économisera.

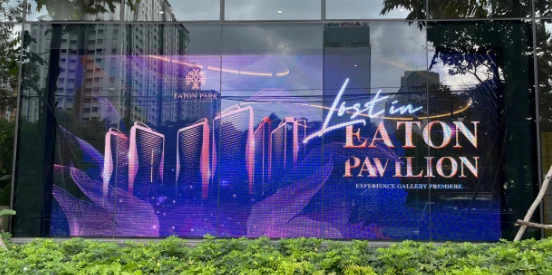

Voici quelque chose que j'ai vu à maintes reprises : des vitrines de centres commerciaux avec des écrans transparents P10 ou même P16, les propriétaires se plaignant de mauvais résultats. La distance de visualisation de la fenêtre n'est que de 2-3 mètres-un P10 avec des pixels plus gros qu'un pouce installés et censé être beau ? Mais P10, c'est de l'argent économisé à bas prix, ce qui a gâché l'effet.

Le véritable sens de la "personnalisation" n'est pas de demander à un fabricant de créer un écran de forme étrange-de forme-, mais de trouver le point d'équilibre entre le pas de pixel, la transparence, la luminosité et le budget qui correspond le mieux au scénario. Cela nécessite un jugement professionnel, sans remplir un formulaire d'exigences et attendre des devis.

Les écrans incurvés sont superbes lors des salons professionnels. Dans les projets réels, c'est un cauchemar.

Courbés, cylindriques,-en forme de vague, sphériques-ce sont les éléments les plus-accrocheurs lors des expositions, et ce que les fabricants aiment présenter comme leurs "capacités de personnalisation".

Mais dans les projets réels, les écrans irréguliers présentent bien plus de pièges que les écrans plats.

Les coûts n'augmentent pas de manière linéaire -ils augmentent de façon exponentielle. Un écran incurvé de même surface peut coûter 2-3 fois plus cher qu'un écran plat, car il nécessite des PCB flexibles ou un assemblage de modules de petite taille, avec de faibles taux de rendement et des processus complexes.

La courbure a des limites physiques. Un fabricant pourrait dire « nous pouvons faire des courbes », mais quel est le rayon de courbure minimum ? La limite pour les produits standards est d'environ 500-1 000 mm. Vous voulez une courbe plus serrée ? Les puces LED tomberont, les PCB se fissureront.

Il existe un autre problème que beaucoup de gens ne considèrent pas : les coutures sont agrandies sur les surfaces courbes. Les coutures des modules sur les écrans plats peuvent être contrôlées pour être presque invisibles à l'œil nu. Mais sur les surfaces courbes, les modules se rejoignent selon des angles, ce qui rend les joints évidents-en particulier dans les scènes sombres, où des lignes noires visibles apparaissent.

Et puis il y a l'entretien. Lorsqu'un module tombe en panne sur un écran plat, retirez-le, remplacez-le-prend quelques minutes. Les modules d'écran incurvés sont fabriqués à des angles personnalisés. En remplacer un pourrait signifier attendre que le fabricant le produise à nouveau. Et si la production est interrompue ?

Des écrans irréguliers peuvent être réalisés. Mais à moins que le scénario n’exige vraiment une forme irrégulière pour l’effet, les écrans plats sont préférables. Moins cher, plus stable, plus facile à entretenir.

Où va réellement l’argent (et où vous obtenez une majoration)

Comprendre la structure des bénéfices de cette industrie révèle où se situe la majoration entre guillemets.

L'élément de coût le plus important des écrans LED transparents est la puce LED, qui représente 30 -40 % du coût total. Les fabricants de puces (Sanan, Changelight, Epistar) sont en amont, avec des marges brutes de 15 à 25 %, ces prix étant relativement transparents.

L'emballage-transformant les puces en perles LED-représente 15 à 20 %. Des sociétés comme Nationtar et MLS s'en chargent, avec des marges brutes de 10 à 20 %.

Là où les marges sont les plus élevées, c'est dans la fabrication d'écrans et l'intégration de systèmes -marges brutes de 20 à 40 %. C’est également là que le balisage existe le plus.

Le devis reçu peut avoir traversé 2 à 3 niveaux, du fabricant à l'utilisateur final : fabricant → distributeur régional → intégrateur → utilisateur final. Chaque couche ajoute 10 à 30 %. Le prix d’un même produit via différents canaux peut varier de 50 %.

Il y a aussi un point de profit caché : le système de contrôle. De nombreux constructeurs utilisent des protocoles propriétaires-une fois leur écran utilisé, leurs cartes de contrôle, leurs logiciels, leur support technique doivent être sollicités. Maintenance ultérieure, mises à niveau -quel que soit le prix proposé, vous n'avez pas le choix.

Comment éviter les pièges ? Essayez de vous approvisionner directement auprès des fabricants d’écrans, en évitant les intermédiaires. Insistez sur les systèmes de contrôle universels (NovaStar, Colorlight sont des normes industrielles)-ne vous limitez pas à des systèmes propriétaires. Comparez au moins trois devis-s'il existe une variation de prix significative pour les mêmes spécifications, quelque chose nécessite une enquête.

L'écran ne coûte que la moitié du prix. Sérieusement.

Pour un écran LED transparent, le produit lui-même ne représente que 50 à 60 % de l'investissement total. Où va le reste ?

Systèmes d’installation et de support.

Les écrans transparents semblent légers et fins, mais ils ne sont pas légers -8-15 kg par mètre carré. Un mur-rideau en verre de 100 mètres carrés avec des écrans transparents ajoute près d'une tonne de charge supplémentaire. La structure du mur-rideau existant peut-elle y faire face ? A-t-il besoin d'être renforcé ? Ce n’est pas la responsabilité du fabricant : ils nécessitent une évaluation professionnelle par un ingénieur en structure.

L'électricité est un autre problème. Les écrans transparents consomment entre 200 et 600 watts par mètre carré. Sur 100 mètres carrés, cela représente 20 à 60 kilowatts. Le système de distribution électrique est-il adéquat ? Des lignes électriques dédiées sont-elles nécessaires ?

Qu'en est-il de la dissipation thermique ? Les LED génèrent de la chaleur et les murs-rideaux en verre ne respirent pas. L'espace entre l'écran et le verre devient très chaud, surtout sur les façades orientées au sud-en été. Si l’on ne s’attaque pas à la dissipation thermique, la durée de vie de l’écran en souffre considérablement.

La coordination de la construction est également problématique. Pour les nouveaux bâtiments, les écrans transparents doivent être coordonnés à l’avance avec la conception du mur-rideau. Pour les projets de rénovation, les travaux de façade extérieure peuvent nécessiter des approbations. Les bâtiments commerciaux doivent également tenir compte de l’impact de la construction sur les opérations commerciales.

Il s'agit d'une véritable "personnalisation" -non pas la personnalisation d'un écran, mais la personnalisation d'une solution complète. Les fabricants ou intégrateurs qui prennent en compte tout cela sont ceux qui disposent d’une réelle capacité de livraison. Ceux qui ne parlent que d'écrans sans parler d'installation attendent soit de facturer un supplément plus tard, soit envisagent de disparaître après la livraison.

L'essentiel

Le mot « personnalisation » donne l’impression que les écrans LED transparents sont omnipotents. Mais en réalité, il s’agit d’un produit industriel mature avec des limites techniques et des principes économiques clairs.

Ce que les fabricants peuvent faire, c'est aider à trouver la bonne configuration dans des cadres techniques établis. Ce que les fabricants ne peuvent pas faire, c’est défier les lois de la physique.

Plutôt que de demander « peut-il être personnalisé », demandez-vous « qu'est-ce qui est réellement nécessaire ? Déterminez la distance de visualisation, la luminosité ambiante, les conditions d’installation et les limites budgétaires. Une fois ces contraintes définies, la solution optimale émerge naturellement. Le reste consiste simplement à trouver un fabricant fiable pour l’exécuter.
