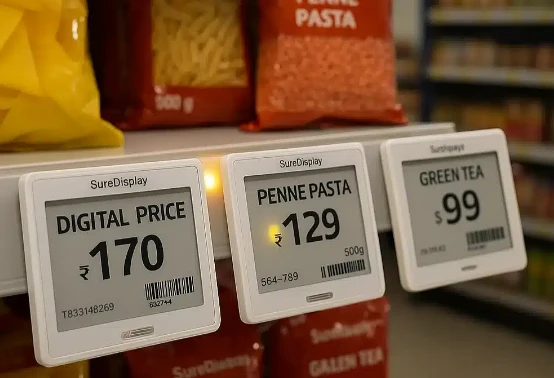

Voici ce que la plupart des gens ne comprennent pas à propos de l'ESL : un écran autonome n'est rien. Littéralement inutile. Vous avez besoin d'unréseaupour lui livrer des données,logicielpour lui dire quoi afficher, etpersonnesdéployer l'intégralité de ce système dans de vrais magasins-c'est ce qui constitue une "solution". Le terminal lui-même, sans le réseau, est une brique. Et sans que la plateforme ne lui fournisse des données, à quoi ça sert ?
Dans un projet, un client a insisté pour placer des stations de base à l'intérieur des panneaux de plafond parce qu'il pensait que cela paraissait plus propre. On leur a dit que le signal ne pénétrerait pas bien. Ils n'ont pas écouté. Trois semaines après le lancement, la moitié des étiquettes du rayon surgelé affichaient des prix périmés. Il a fallu tout démonter et tout refaire. Ça leur a coûté le triple.La planification RF est importante.
Les étiquettes elles-mêmes
Pourquoi E-ink ?

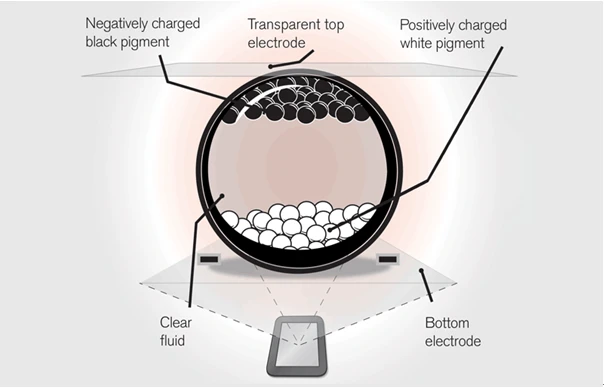

Les terminaux ESL sont liés aux écrans e-ink (E-ink), et ce choix n'est pas accidentel. Comme l'a expliqué un ingénieur en matériel informatique : imaginez de minuscules capsules remplies de particules noires et blanches flottant dans l'huile. Zapez-les avec de l'électricité, les particules se déplacent, l'image apparaît. Une fois l’image formée, elle y reste. Couper le courant, ça n'a pas d'importance. L'image demeure. Le terme technique estaffichage bistableou quelque chose comme ça.
Consommation d'énergiependant l'affichage statique, il n'y a pratiquement rien. Les données de test montrent qu'une étiquette noire et blanche de 2,13 -pouces-fonctionnant sur une pile bouton CR2450, rafraîchie deux fois par jour, a duré6 à 8 ans. Même avec une fréquence de rafraîchissement augmentée à plus de 5 fois par jour, cela dure encore environ 4 ans.
Ensuite, il y a le fait qu'il n'émet pas de lumière-il fonctionne en réfléchissant la lumière ambiante, comme le fait le papier. Vous savez à quel point les écrans LCD deviennent complètement illisibles en plein soleil ? L'encre - reste parfaitement claire. Etangles de visionsont fondamentalement un non--problème. Les clients ne se trouvent pas toujours directement devant l’étiquette, n’est-ce pas ? Cela n'a pas d'importance avec l'encre électronique-.
Voici quelque chose que beaucoup de gens ignorent : la technologie de base des écrans à encre électronique-à l'échelle mondiale est presque monopolisée par une seule entreprise.-E Ink Corporation de Taïwan. Presque tous les écrans des fabricants ESL proviennent de E Ink ou de ses partenaires agréés. Ce facteur structurel affecte profondément les coûts et le paysage concurrentiel de l’ensemble du secteur.

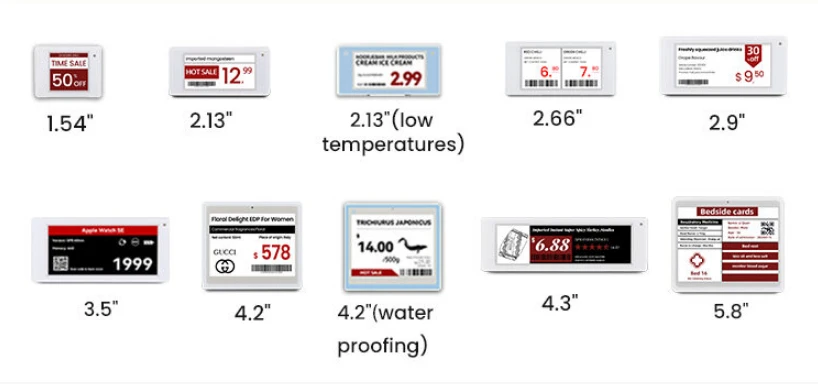

Options de taille
En termes de taille-, la gamme est assez large :

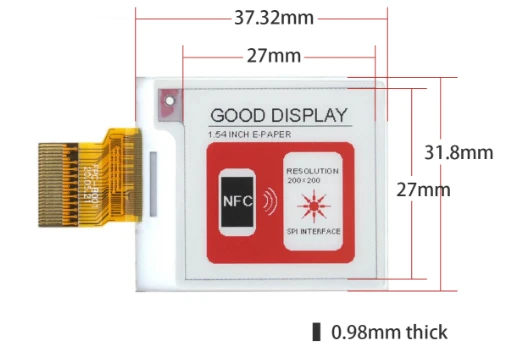

1,5 pouces- bords d'étagères standards pour les produits du quotidien
2,9, 4,2 pouces- éléments nécessitant un peu plus d'informations
6 pouces- produits frais, espace pour l'origine, la qualité, peut-être un code QR
7,5 pouces et plus- embouts et en-têtes de catégorie, parfois jusqu'à 13 pouces
Certains modèles de 13,3 pouces sont utilisés comme mini-signaux numériques, même si à ce stade, la ligne avec la signalisation commence à s'estomper.
Compromis de couleur
Désormais, l'encre électronique-a ses limites. Les premières versions étaient uniquement en noir et blanc. Les fabricants ont alors compris comment ajouter untroisième couleur-généralement rouge ou jaune-, ce qui était très important pour les accroches promotionnelles. Plus récemment, il y a eu une tendance versécrans-couleurs complets.
Voici le compromis, et il est important :
| Taper | Temps de rafraîchissement | Coût (2,9 pouces) |
|---|---|---|
| Noir-et-blanc | 1-2 secondes | Référence |
| Trois-couleurs | 10-15 secondes | ~2x |
| Pleine-couleur | 20+ secondes | 3-4x |
Regarder une mise à jour sur un écran-couleurs en trois couleurs est plutôt pénible. Ainsi, la plupart des détaillants s'en tiennent au noir-et-blanc ou à trois-couleurs. La couleur-pleine a tendance à apparaître danssections cosmétiques, vitrines de vins-lieux où la présentation visuelle vaut la peine.
Pourquoi c'est important ?-Le vrai problème
Une chaîne de supermarchés régionale du Zhejiang a fait un calcul : pour l'un de ses magasins avec42 000 SKU, un changement de prix promotionnel portant sur 15% des produits requis8 salariés travaillant près de 6 heurespour terminer toutes les modifications d'étiquette. Avant que les changements d’étiquettes ne soient terminés, une partie considérable des clients voyait des prix incompatibles avec les prix à la caisse. Leurs données d'audit interne ont montré que le taux d'erreur pour les étiquettes de prix en papier était d'environ3.2%-environ trois produits sur 100 ont un prix incorrect.
Une tarification incorrecte entraîne une série de problèmes :
Les clients découvrent au moment du paiement que le prix diffère du prix en rayon-très mauvaise expérience
Dans de nombreux endroits, les violations peuvent être confrontéesamendes
Les stratégies promotionnelles ne peuvent pas être exécutées comme prévu
Les articles en liquidation manquent leur fenêtre de vente optimale
ESL est essentiellement unpont. Dans le commerce de détail traditionnel, « le prix dans le système » et « le prix en rayon » existent comme deux choses indépendantes. Lorsque le système modifie un prix, le rayon ne se met pas automatiquement à jour-quelqu'un doit le modifier. Ce « quelqu'un » constitue le goulot d'étranglement dans la transmission des informations-entraînant des retards, des erreurs et des coûts. ESL utilise la technologie pour éliminer ce goulot d'étranglement, permettant aux données de circuler directement vers les terminaux d'étagère sans relais manuel.
Puisque le travail humain constitue le goulot d’étranglement, utilisez la technologie pour le remplacer. Dès que les données changent dans le système, elles sont transmises aux étiquettes via le réseau, les étiquettes étant automatiquement actualisées. Pas de marche jusqu'aux étagères, pas de papier, pas d'impression.Les délais sont réduits de quelques heures à quelques minutes, le taux d'erreur passe de plusieurs pour cent à près de zéro et les coûts de main-d'œuvre diminuent considérablement.
Lorsque les mises à jour des prix ne constituent plus un goulot d’étranglement, de nouvelles possibilités s’ouvrent.Tarification dynamiquedevient possible. Les prix en ligne et hors ligne peuvent être synchronisés en-temps réel. Les activités promotionnelles peuvent prendre effet à la seconde près. C'est la vraie valeur.
La pièce de communication

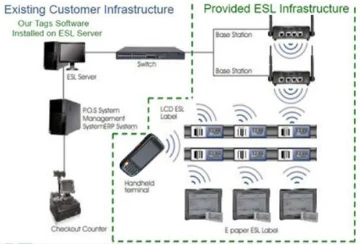

Les étiquettes sont des mains, les stations de base sont des nerfs, chargés de transmettre les instructions du cerveau (plate-forme) à chaque main.
Stations avalsont généralement en forme de boîte plate-, de taille similaire à celle des routeurs domestiques, installés au plafond, sur des étagères ou sur les murs. Chaque station de base couvre une gamme de10 à 50 mètres, en fonction du protocole de communication, de la puissance de transmission et des interférences environnementales. Un supermarché standard de 3 000 mètres carrés déploie généralement45 à 60 bornes d'accès, la nouvelle zone réfrigérée nécessitant un déploiement plus dense en raison de problèmes de blindage des signaux.
Protocoles de communication
C'est là que les fabricants se différencient-dans les protocoles de communication. Voici ce que les différents fournisseurs ont partagé au fil des ans :
Propriétaire 2,4 GHz (SES-imagotag, Hanshow)
Les grands ont opté pour des produits propriétaires à 2,4 GHz. Leurs ingénieurs expliquent qu'ils voulaient un contrôle total sur le comportement du protocole pour ESL en particulier. C’est logique. L'inconvénient-une fois dans leur écosystème,changer est un cauchemar. Leurs étiquettes ne communiqueront pas avec les stations de base de quelqu'un d'autre. Un client souhaitait mélanger et assortir. Cela ne pouvait pas être fait.
Sous-GHz (433 MHz, 868MHz)
Certains fournisseurs préfèrent les fréquences les plus basses. Un représentant de Pricer a expliqué que les fréquences plus basses traversent mieux les obstacles, ce qui correspond à ce qui a été observé dans un projet d'entrepôt avec beaucoup de béton. Mais leles réglementations sont différentes dans chaque pays, et les antennes finissent par être plus grandes. C'est un compromis.
Bluetooth basse consommation
Devenir populaire, surtout auprès des nouveaux joueurs. Les puces sont désormais très bon marché, et il y a cet attrait de laisser les clients appuyer sur leur téléphone sur les étiquettes pour obtenir des informations sur les produits. Cela se démontre bien. Cependant, dans les déploiements denses réels, lelimites de portéecommence à montrer, et il y aencombrement des canaux. Dans un projet, les calendriers de mise à jour ont dû être espacés car trop de labels essayaient de parler en même temps.
Infrarouge
Pricer l'utilise dans certains de ses systèmes. Fonctionne très bien en cas de problèmes d'interférences électromagnétiques. Mais il y a un besoin deligne de vue dégagée, ce qui, dans un vrai magasin avec des gens qui se promènent et des objets déplacés, n'est pas toujours réaliste.
Le paradoxe du pouvoir
Voici ce qui rend la communication ESL vraiment difficile à mettre en œuvre : les étiquettes doivent à peine consommer de l'énergie-des batteries d'une durée de 5 à 10 ans-, mais elles doivent quand même récupérer les mises à jour lorsqu'elles sont envoyées. La façon dont ils résolvent ce problème passe parcycles de veille-sommeil synchronisés. Les étiquettes sont fondamentalement dans le coma la plupart du temps, ne se réveillant qu'une fraction de seconde pendant les fenêtres prédéfinies pour vérifier s'il y a quelque chose de nouveau. Les profils de puissance montrent que ces choses sont présentesniveau de microampère-sommeil plus de 99 % du temps.
Pourquoi la planification RF fait ou défait les projets
C'est là qu'il faudrait consacrer plus de temps, car le succès ou l'échec de nombreux projets ESL dépend en grande partie de la qualité de la planification du réseau de communication.
Étagères en métalréfléchit et bloque les signaux, les positions des stations de base doivent donc être soigneusement conçues
Caisses réfrigéréessont essentiellement des cages de Faraday-des armoires métalliques, des interférences de compresseur, des portes vitrées qui affectent tous les signaux. Des dispositifs de relais séparés à l'intérieur sont généralement nécessaires
Périodes de mise à jour de pointe etdouble couverturepour les domaines clés afin d’éviter les points de défaillance uniques

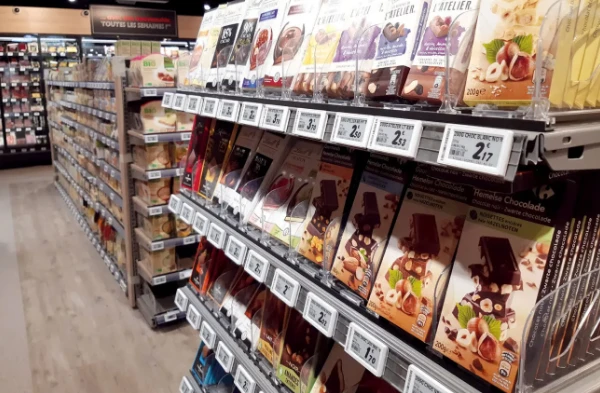

Alors, qu'est-ce que l'anglais langue seconde ?-Une définition
Solution d'Étiquettes Electroniques de Garde, décomposée :
Électronique- le distingue du papier
Étiquette d'étagère- c'est une étiquette d'étagère, pas un écran publicitaire
Solution- c'est une solution complète, pas un seul produit
Pourquoi faut-il l’appeler « solution » ? Une étiquette électronique autonome n'a vraiment aucun sens :-elle ne peut pas obtenir les prix par elle-même, ne peut pas savoir quoi afficher par elle-même, ne peut pas se rafraîchir par elle-même. Il doit s'appuyer sur unréseau de communicationpour recevoir des instructions, comptez sur unplateforme logiciellepour obtenir des données. C’est en quelque sorte la première chose à laquelle vous pensez avec ESL.
Le côté logiciel
Fondamentalement, il doit y avoir une plate-forme qui extrait les données de prix de l'ERP ou du point de vente, détermine ce qui se trouve sur quelle étiquette et les diffuse. Il existe des éditeurs de modèles pour concevoir des mises en page d'étiquettes et une certaine logique pour savoir quand pousser les mises à jour.
Lepartie intégrationavec les systèmes existants-c'est là que les projets restent bloqués pendant des mois. ERP hérité, formats de données étranges, services informatiques qui ne donnent pas accès.
Mettre cette chose dans un magasin
Un système ESL allant de zéro à son achèvement nécessite de passer par un processus complet de mise en œuvre technique. La complexité de ce processus dépasse souvent les attentes des nouveaux utilisateurs. De nombreux projets tournent mal ici, cette section mérite donc une réelle attention.
L'enquête RF-Là où les projets meurent
Mais la chose qui tue la plupart des projets ?Enquête RF. Ou plutôt, l’absence d’un véritable.
ESL s'appuie sur la communication sans fil, et les environnements de vente au détail réels sont remplis d'obstacles et d'interférences :
Étagères en métalreflète les signaux
Armoires réfrigéréessont des cages de Faraday naturelles
Murs en bétonbloquer la pénétration
Autres appareils sans filprovoquer des interférences
Pendant les heures de pointe,le corps humain lui-même absorbe les signaux

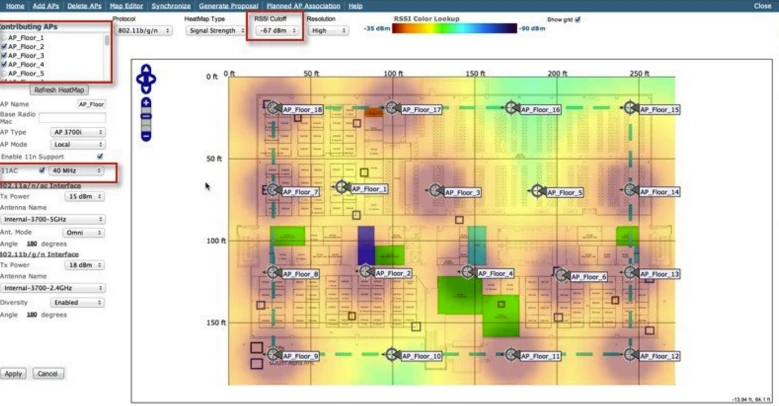

Une bonne étude RF représente en réalité beaucoup de travail. Cela commence par cartographier l'environnement physique-où se trouvent les murs, où se trouvent les étagères métalliques, ce qui génère des interférences. Ensuite, les tests de propagation du signal montrent comment les fréquences se comportent réellement dans cet espace spécifique. Testez les conditions aux limites, les coins bizarres, les zones proches du quai de chargement. Le résultat ne consiste pas simplement à "mettre les stations de base ici" - : il doit s'agir d'un positionnement précis, au centimètre près, ainsi que de cartes de couverture indiquant où le signal est fort, où il est faible et que faire en cas de problèmes. C'est fastidieux, mais cela évite le scénario cauchemardesque évoqué plus haut.
De nombreux fournisseurs ignorent cette étape ou le font à moitié-pour réduire les coûts. Ensuite, ils se demandent pourquoi 15 % des étiquettes continuent d’être hors ligne.
Évaluation du site
La première étape consiste à comprendre la situation du magasin :
Environnement physique- superficie du magasin, hauteur sous plafond, disposition du sol, types d'étagères
Exigences du produit- SKU au total déterminent la quantité d'étiquettes, la répartition par catégorie détermine les ratios de taille
Environnement informatique- quelles sont les versions ERP/POS utilisées, à quoi ressemble l'infrastructure réseau
Installation de la station de base
Montage au plafondC'est l'approche la plus courante :-il y a une ligne de vue dégagée vers les étagères et elles sont à l'écart. Mais si le plafond est trop bas ou s’il n’y a pas de bon point de montage, ils peuvent plutôt être placés au-dessus des étagères. Le montage mural fonctionne comme un complément pour certaines zones.
L'électricité est généralement fournie viaPoE, ce qui est pratique car un seul câble doit passer. Cela signifie que les commutateurs PoE alimentent tout et, selon la configuration, peut-être un serveur local ou une passerelle.
N'oublie pasUPS-si l'alimentation est coupée et que le système tombe en panne de manière inappropriée, cela peut corrompre la base de données.
Déploiement d'étiquettes
Recevez l'envoi, inspectez-le, effectuez des tests d'activation pour vous assurer qu'il fonctionne réellement
Scannez chaque étiquette et associez-la au produit correspondant dans le système
L'installation physique dépend du type d'étagères en place
Certaines étiquettes s'accrochent au bord de l'étagère, d'autres glissent dans une fente pour rail. Il y ales magnétiquespour les surfaces métalliques,les adhésifspour les surfaces lisses, etpetits standspour vitrines. Rien de compliqué, ça prend juste du temps-d'en faire des milliers.
Tests et validations
Tests fonctionnels- Est-ce que tout fonctionne comme prévu ?
Test de couverture- chaque étiquette
Tests de résistance- en charge de pointe pendant au moins 72 heures
L'intégration du système déjà mentionnée -c'est là que les projets meurent. La phase de débogage commun à elle seule peut prendre des semaines si les systèmes existants sont suffisamment compliqués.
