L'évolution de la technologie d'affichage
L'évolution de la technologie d'affichage a atteint une étape révolutionnaire avec le développement de systèmes d'écrans à film flexible transparent. Ces écrans-de pointe représentent un changement de paradigme dans la façon dont les informations visuelles s'intègrent aux environnements physiques, offrant des opportunités sans précédent pour les applications de vente au détail, architecturales et commerciales.
La technologie d'écran transparent, en particulier le format 27" x 10" avec une résolution Full HD de 1 920 x 1 080, démontre l'ingénierie sophistiquée requise pour équilibrer la clarté optique et les performances d'affichage.
Spécifications techniques clés
Dimensions
Format de 27" x 10" avec rapport hauteur/largeur de 2,7:1
Résolution
1920 x 1080 Full HD avec une densité de 81,48 PPI
Luminosité
200/600 cd/m² (APL 100%/25%)
Transmission
Transmission de la lumière de 43 % avec clarté optique
Technologie des panneaux de base et processus de fabrication
La base des écrans transparents modernes réside dans la technologie avancée des panneaux qui atteint une transmission lumineuse remarquable de 43 % tout en conservant la fidélité visuelle. Ce pourcentage de transmission spécifique représente un équilibre optimal obtenu grâce à des processus de fabrication de précision.
Le panneau d'affichage transparent utilise une matrice complexe d'oxydes conducteurs transparents (TCO), principalement de l'oxyde d'étain et d'indium (ITO), déposés par pulvérisation magnétron à des températures atteignant 300 degrés avec une vitesse de dépôt de 50 à 100 nm/minute.
Le processus de fabrication commence par la préparation du substrat, où le verre ultra-clair contenant moins de 0,1 % de fer subit un processus de nettoyage en plusieurs-étapes impliquant des bains à ultrasons à 60 degrés pendant 15 minutes, suivi d'un traitement au plasma à 150 W pendant 120 secondes. Cela garantit que les niveaux d'énergie de surface dépassent 72 dynes/cm, ce qui est essentiel pour l'adhésion des couches ultérieures.
L'architecture des pixels utilise une configuration unique dans laquelle chaque sous--pixel occupe seulement 35 % de sa zone désignée, laissant 65 % de transparence. Cette conception permet une transmission globale de la lumière de 43 % tout en conservant un rapport de contraste de 1 500 : 1. L'espacement entre les pixels, appelé taux d'ouverture, est calculé avec précision à 0,126 mm, optimisant l'équilibre entre transparence et qualité d'image.
Fabrication de précision
Couches de cristaux liquides dispersés dans des polymères avec des variations d'épaisseur contrôlées à ± 2 nanomètres près
Aperçu du processus de fabrication
Le verre ultra-clair contenant moins de 0,1 % de fer est soumis à un processus de nettoyage en plusieurs étapes- impliquant des bains à ultrasons à 60 degrés pendant 15 minutes.
Les substrats reçoivent un traitement plasma à 150 W pendant 120 secondes pour garantir que les niveaux d'énergie de surface dépassent 72 dynes/cm pour une adhérence optimale des couches.
Oxyde d'indium et d'étain (ITO) déposé par pulvérisation magnétron à des températures atteignant 300 degrés avec une vitesse de dépôt de 50 à 100 nm/minute.
Architecture de pixels précise où chaque sous--pixel occupe seulement 35 % de sa zone désignée, laissant 65 % de transparence pour une transmission optimale de la lumière.
Ingénierie du rétroéclairage et gestion de la luminosité
Les systèmes de rétroéclairage avancés permettent un contrôle optimal de la luminosité tout en conservant la transparence et l'efficacité énergétique
La double spécification de luminosité de 200/600 cd/m² (APL 100 %/25 %) révèle des capacités sophistiquées de gestion du rétroéclairage. Le système de rétroéclairage utilise la technologie LED à éclairage périphérique avec des films d'amélioration des points quantiques (QDEF) atteignant 92 % de la gamme de couleurs DCI-P3.
Le réseau de LED se compose de 240 diodes individuelles disposées en 8 zones, chacune contrôlable indépendamment via une modulation de largeur d'impulsion (PWM) à 3 840 Hz pour éliminer le scintillement visible.
La variation de luminosité entre 200 cd/m² en plein blanc (APL 100 %) et 600 cd/m² à 25 % de motif de fenêtre démontre des algorithmes avancés de gradation locale. Ces algorithmes traitent les signaux vidéo entrants en-temps réel, analysant la répartition de la luminance sur 384 zones (grille 16 x 24) avec un temps de réponse de 8 millisecondes.
Les circuits de compensation de température ajustent le courant LED de 350 mA à 5 degrés à 280 mA à 45 degrés, garantissant une luminosité stable sur toute la plage de températures de fonctionnement. Le système de gestion thermique comprend des dissipateurs de chaleur en aluminium avec une conductivité thermique de 237 W/m·K, maintenant les températures de jonction en dessous de 85 degrés même aux réglages de luminosité maximum.
8 zones indépendantes
Contrôle précis de la gradation locale pour un contraste optimal
MLI 3 840 Hz
Élimine le scintillement visible pour une visualisation confortable
Rémunération temporaire
Maintient une luminosité constante sur toute la plage de température
384 Analyse de zones
Traitement de la distribution de la luminance en-temps réel

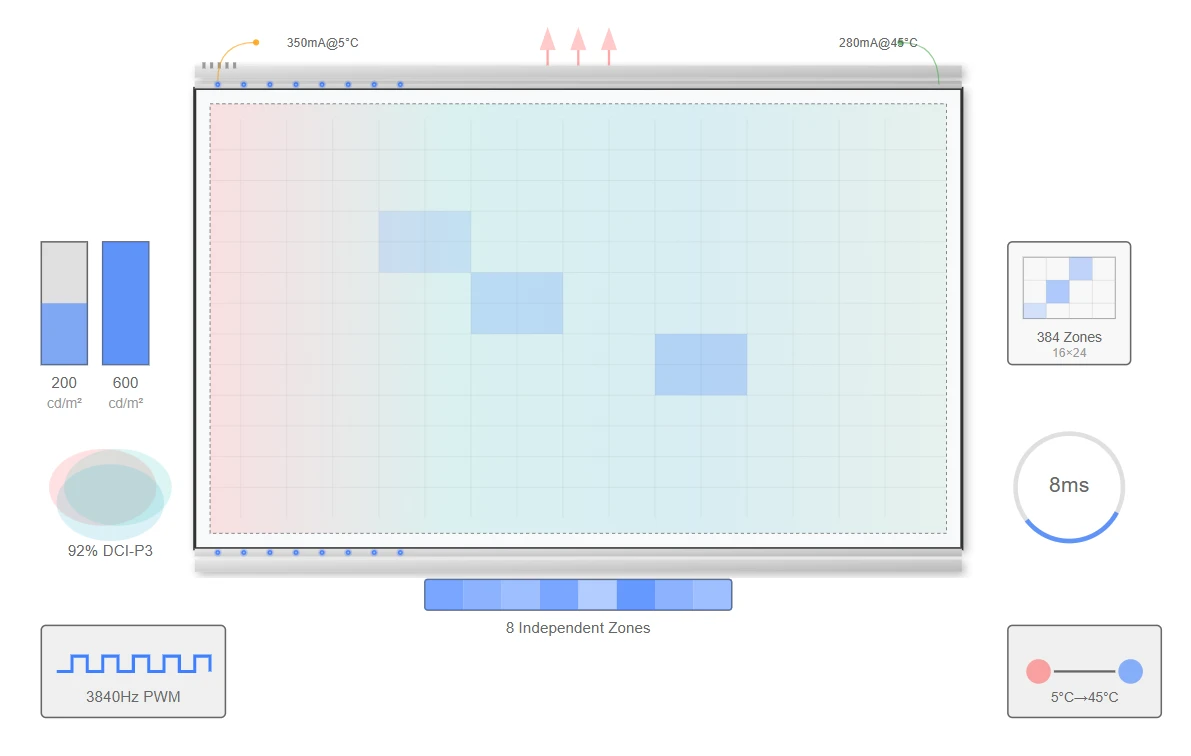

Performances de luminosité
Sortie de luminance dans différentes conditions
Blanc intégral (APL 100 %) 25 % motif de fenêtre

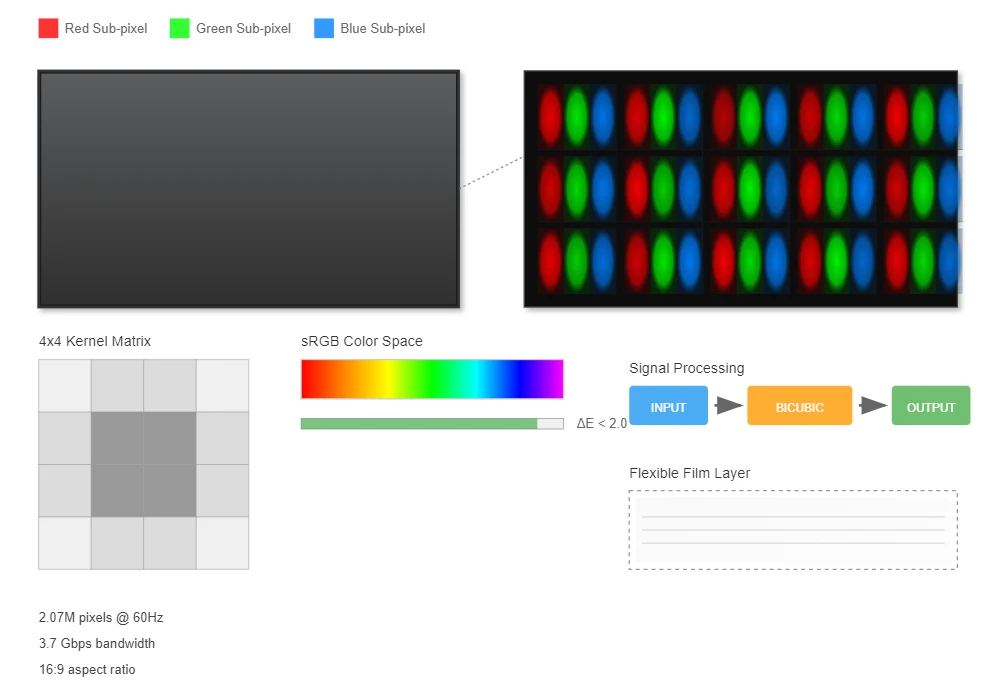

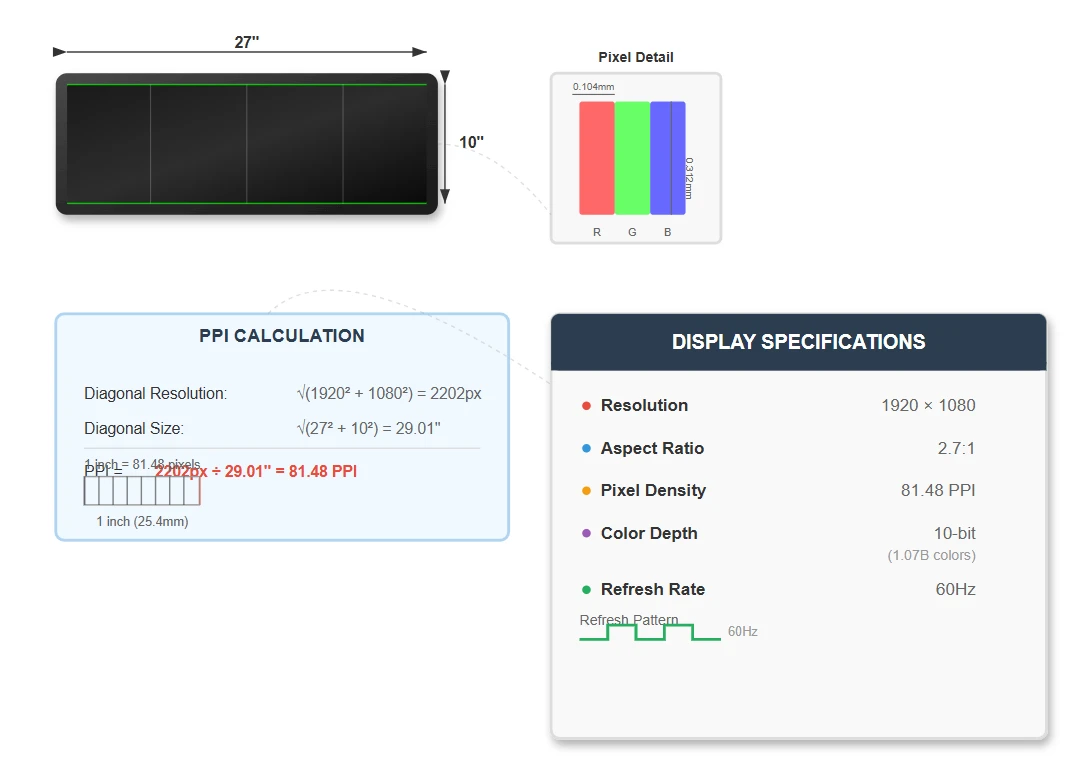

Optimisation de la résolution et de la densité des pixels
La résolution Full HD de 1 920 x 1 080 sur un écran de 27" x 10" crée un rapport hauteur/largeur unique de 2,7:1, résultant en une densité de pixels de 81,48 pixels par pouce (PPI).
Afficher les métriques
Résolution 1920 × 1080
Rapport hauteur/largeur 2,7:1
Densité de pixels 81,48 PPI
Dimensions des sous-pixels 0,104 mm × 0,312 mm
Profondeur de couleur 10 bits (1,07 milliard de couleurs)
Taux de rafraîchissement 60 Hz
Cette configuration non-standard nécessite des algorithmes de mise à l'échelle spécialisés pour maintenir la qualité de l'image lors de l'affichage de contenu 16:9 standard. Le contrôleur d'affichage implémente une interpolation bicubique avec un noyau 4x4 pixels, traitant 2,07 millions de pixels à un taux de rafraîchissement de 60 Hz, nécessitant une bande passante de 3,7 Gbit/s.
La technologie d'écran à film flexible transparent garantit la précision des couleurs avec des valeurs Delta E inférieures à 2,0 sur tout le spectre sRGB. Ce niveau de précision est atteint grâce à des processus d'étalonnage avancés et à des algorithmes sophistiqués de gestion des couleurs qui maintiennent une reproduction cohérente des couleurs sur toute la surface d'affichage.
Temps de réponse et performances de mouvement
Circuit d'overdrive avancé et gestion des mouvements pour des images animées nettes et claires
Spécifications du temps de réponse
1 ms
Gris à gris
8 ms
MPRT
La spécification de double temps de réponse indique la mise en œuvre avancée de circuits d'overdrive. La réponse G2G de 1 ms utilise des techniques de surmultiplication de tension, appliquant jusqu'à 150 % de la tension cible pendant les 0,3 ms initiales avant de se stabiliser au niveau souhaité.
Cette overdrive agressive nécessite des algorithmes de prédiction sophistiqués analysant les données des images précédentes pour éviter les artefacts de dépassement qui autrement dégraderaient la qualité de l'image.
Réduction du flou de mouvement
La mesure MPRT de 8 ms intègre la technologie de rétroéclairage stroboscopique, réduisant le flou de mouvement de 75 % par rapport à un éclairage continu. Le cycle de service stroboscopique varie de 25 % à haute luminosité à 40 % à faible luminosité.
Ce stroboscope est synchronisé avec le taux de rafraîchissement de 60 Hz pour éliminer le scintillement visible, garantissant ainsi une visualisation confortable même pendant des périodes d'utilisation prolongées.
Compensation de température
Maintient des temps de réponse cohérents quelles que soient les températures de fonctionnement grâce à des tables d'overdrive spécialisées stockées dans 128 Ko de mémoire dédiée.
Comparaison des technologies Overdrive
| Technologie | Temps de réponse | Tension de surmultiplication | Risque d'artefact | Performances de mouvement |
|---|---|---|---|---|
| Surmultiplication standard | 8-10 ms G2G | 110-120% | Faible | Bien |
| Surmultiplication améliorée | 4-6 ms G2G | 120-130% | Moyen | Très bien |
| Surmultiplication adaptative | 1 ms G2G | Jusqu'à 150% | Faible (avec prédiction) | Excellent |

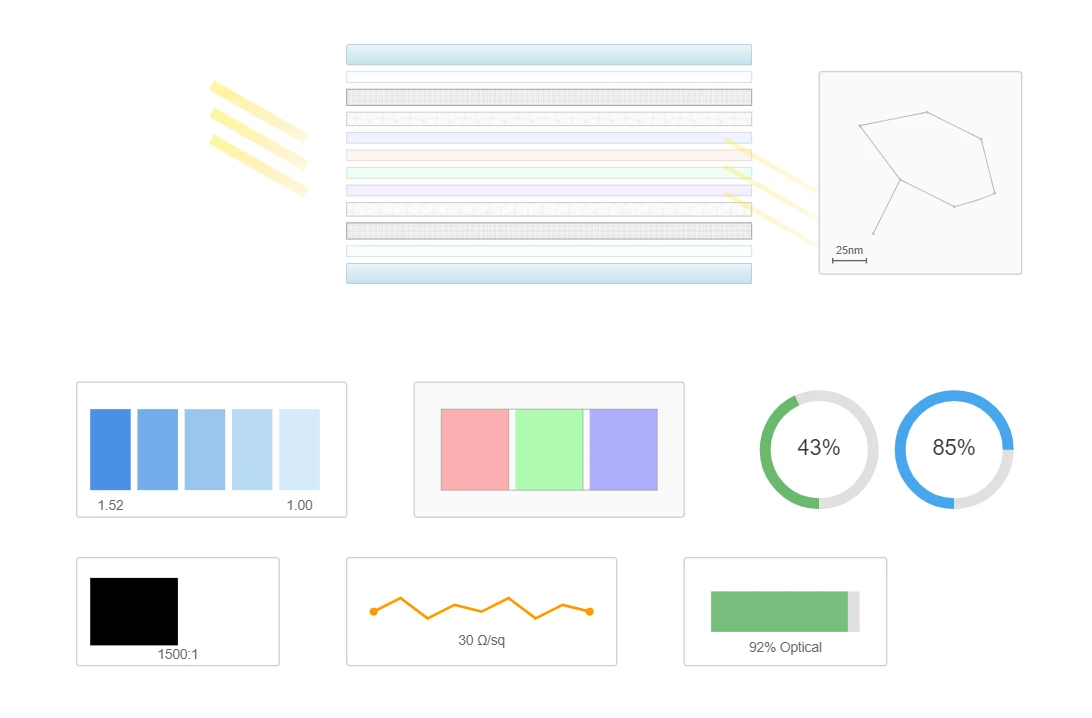

Caractéristiques optiques et ingénierie de transparence
Atteindre une transmission lumineuse de 43 % tout en conservant la fonctionnalité d’affichage nécessite une ingénierie optique sophistiquée. La structure du panneau se compose de 12 couches distinctes, chacune optimisée pour une absorption minimale de la lumière.
Les films polarisants, qui absorbent généralement 50 % de la lumière incidente dans les écrans LCD conventionnels, sont remplacés par des polariseurs à grille métallique-atteignant une efficacité de transmission de 85 %. Les revêtements antireflet-avec des indices de réfraction passant progressivement de 1,52 (verre) à 1,0 (air) réduisent les réflexions de surface à moins de 0,5 %.
Propriétés optiques clés
Transmission de la lumière 43 %
Efficacité du polariseur 85 %
Réflexion de surface<0.5%
Rapport de contraste 1500
Les couches conductrices transparentes utilisent des nanofils d'argent d'un diamètre de 25 nanomètres et d'une longueur de 15 micromètres, créant un réseau de percolation avec une résistance de feuille inférieure à 30 Ω/m². Cette structure de réseau maintient 92 % de transmission optique tout en offrant une conductivité adéquate pour la commutation de pixels. L'écran en film flexible transparent intègre des matériaux de correspondance d'indice entre les couches, minimisant ainsi les réflexions internes qui réduiraient autrement le rapport de contraste.
Gestion de l’énergie et optimisation de l’efficacité
Systèmes sophistiqués de distribution et de gestion de l’énergie pour une efficacité optimale
La spécification de consommation électrique inférieure ou égale à 180 W représente une gestion sophistiquée de l’énergie sur plusieurs sous-systèmes. L'écran répartit la puissance comme suit : système de rétroéclairage (65 %, 117 W maximum), contrôleur d'affichage et traitement d'image (20 %, 36 W), circuits de commande du panneau (10 %, 18 W) et systèmes auxiliaires (5 %, 9 W).

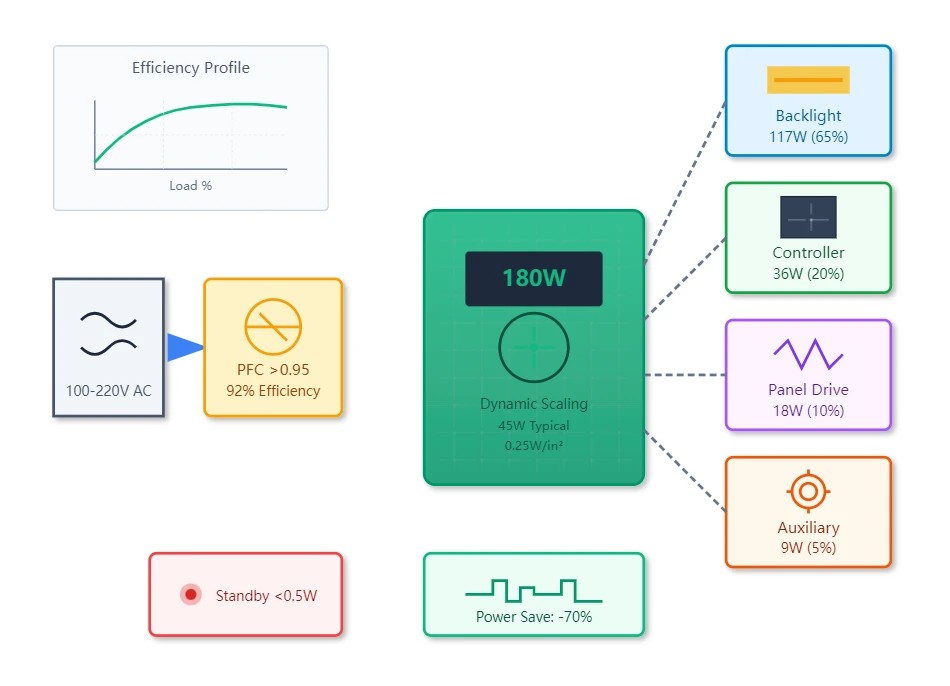

Caractéristiques d'efficacité
La mise à l'échelle dynamique de la puissance réduit la consommation à 45 W lors d'un affichage de contenu typique, atteignant une efficacité de 0,25 W par pouce carré.
L'alimentation électrique fonctionne avec un rendement de 92 % sur la plage de tension d'entrée de 100 V à 220 V CA.
La correction active du facteur de puissance (PFC) maintient un facteur de puissance supérieur à 0,95.
La consommation électrique en veille reste inférieure à 0,5 W, conformément aux exigences Energy Star.
Les modes d'économie d'énergie agressifs-réduisent la consommation de 70 % lors de l'affichage d'images statiques grâce à des techniques d'actualisation sélectives.

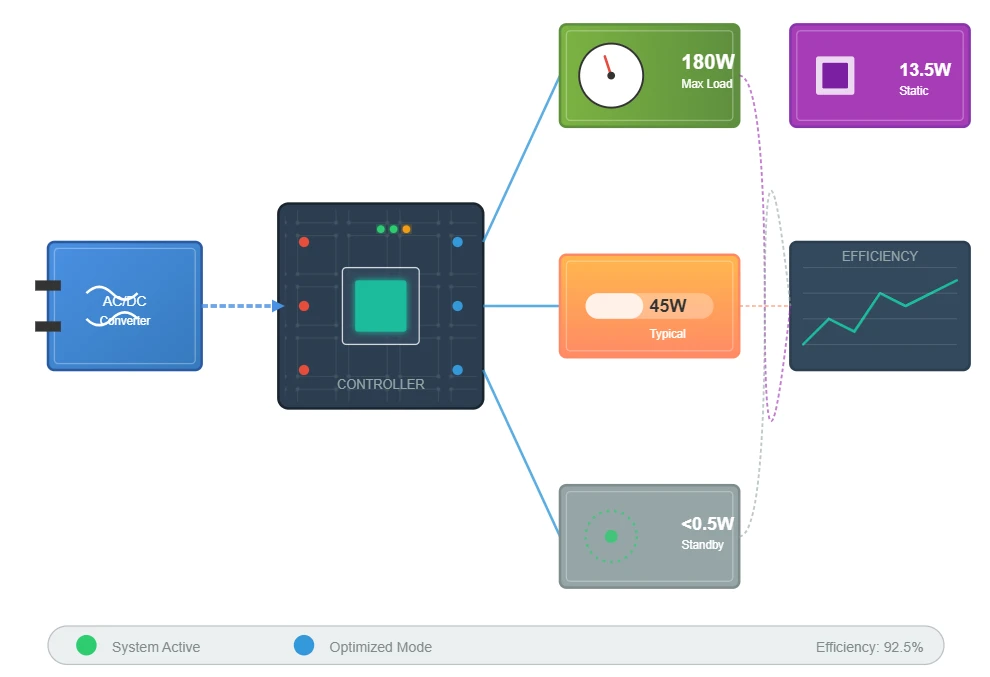

Distribution d'énergie
Allocation de puissance du sous-système à charge maximale
Scénarios de consommation d'énergie
Charge maximale (plein blanc) 180 W
Affichage de contenu typique 45 W
Affichage d'image statique 13,5 W
Mode veille<0.5W
Adaptabilité environnementale et fiabilité
Plage de température
Fonctionne de manière fiable entre 5 et 45 degrés, avec des systèmes de gestion thermique spécialisés maintenant des performances optimales.
Tolérance à l'humidité
Conçu pour fonctionner dans une humidité relative de 30 à 80 % sans problèmes de condensation ni dégradation des performances.
Capacité d'altitude
Fonctionne efficacement du niveau de la mer jusqu'à 5 000 mètres avec des systèmes de refroidissement adaptatifs compensant la densité réduite de l'air.
Caractéristiques d'adaptation environnementale
L'écran intègre plusieurs capteurs environnementaux surveillant la température en 6 points, l'humidité et la pression atmosphérique, ajustant les paramètres de fonctionnement en temps réel-. À haute altitude, la vitesse du ventilateur de refroidissement augmente de 15 % par 1 000 m d'altitude pour compenser la densité réduite de l'air.
Les mécanismes de compensation de dilatation thermique s'adaptent aux différents coefficients de dilatation des composants en verre (9×10⁻⁶/degré) et du cadre en aluminium (23×10⁻⁶/degré). Les joints flexibles d'une dureté Shore A de 60 maintiennent l'intégrité du joint sur toute la plage de température tout en permettant une dilatation différentielle de 2,3 mm.
Tests de fiabilité
- 1 000 heures de tests de durée de vie accélérés à 85 degrés et 85 % d'humidité
- Durée de vie opérationnelle de 50 000 heures dans des conditions normales
- Tests de vibration jusqu'à une accélération de 10G sur tous les axes
- Test de cycle thermique de -20 degrés à 60 degrés (1000 cycles)
50,000+
Heures d'ouverture
Technologie de reproduction et d'étalonnage des couleurs
La profondeur de couleur de 10 - bits prenant en charge 1,07 milliard de couleurs nécessite des systèmes de gestion des couleurs sophistiqués. L'écran implémente des tables de recherche 3D (3D-LUT) avec 17 × 17 × 17 nœuds, permettant des transformations d'espace colorimétrique non linéaires avec une précision d'interpolation de 0,1 Delta E.
L'étalonnage en usine mesure et corrige la réponse des couleurs à 729 points, en stockant les données de correction dans 2 Mo de mémoire non volatile.
Mesures de précision des couleurs
10 bits
Profondeur de couleur
<2.0
DeltaE
1.07B
Couleurs
92%
DCI-P3
La technologie d'écran à film flexible transparent utilise des algorithmes de tramage temporel pour obtenir une profondeur de couleur perçue de 10 bits à partir de panneaux natifs de 8 bits. Les algorithmes de contrôle de la fréquence d'images (FRC) alternent entre les valeurs de couleur adjacentes à 240 Hz, imperceptibles à la vision humaine mais augmentant efficacement la résolution des couleurs. Des algorithmes avancés empêchent les artefacts de tramage dans des modèles spécifiques connus pour provoquer des perturbations visuelles.

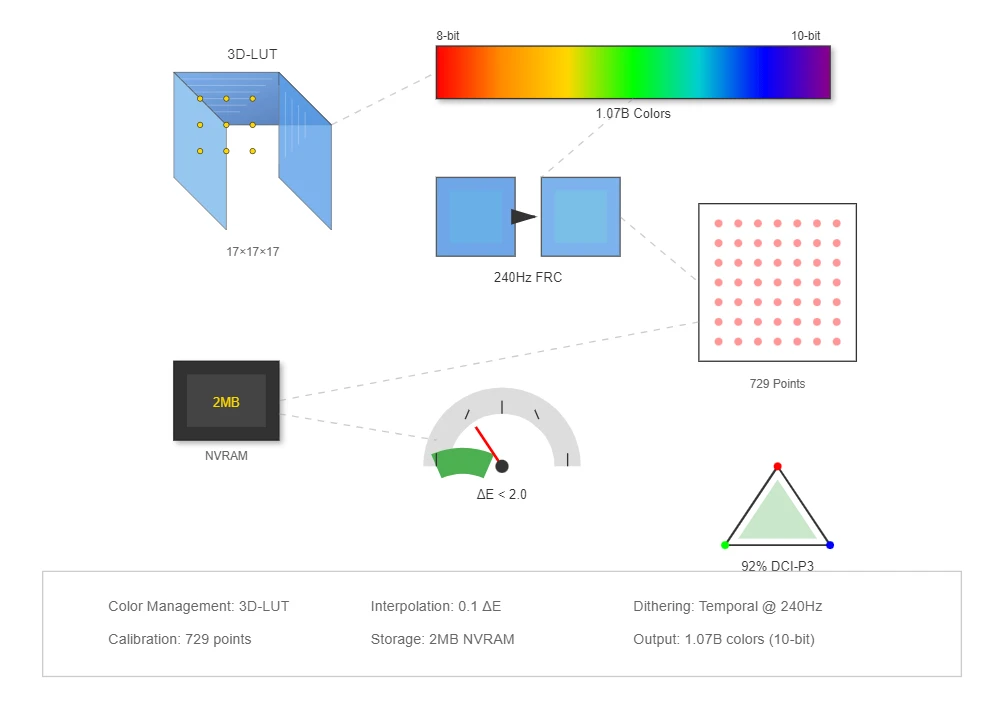

Processus d'étalonnage des couleurs
Système de gestion des couleurs
Tables de recherche 3D
17 × 17 × 17 nœuds 3D -LUT permet des transformations de couleurs précises avec une précision Delta E de 0,1
Tramage temporel
Les algorithmes avancés atteignent une profondeur de couleur perçue de 10 bits à partir de panneaux natifs de 8 bits
Contrôle de la fréquence d'images
240 Hz FRC alterne les valeurs de couleur de manière imperceptible pour augmenter la résolution des couleurs efficace
Conception mécanique et ingénierie structurelle
Construction légère avancée et ingénierie de précision pour la durabilité et la performance
Construction légère
Le poids de 1,5 kg pour un écran de 27" x 10" démontre des techniques avancées de construction légère. Le châssis utilise un alliage de magnésium-aluminium (AZ91D) d'une densité de 1,81 g/cm³, offrant un rapport résistance-/-poids 40 % supérieur aux constructions en aluminium conventionnelles.
Les composants usinés CNC-maintiennent des tolérances de ±0,05 mm, garantissant un alignement précis des panneaux, essentiel au maintien de la clarté optique.
Système de montage adaptatif
Le système de montage prend en charge les orientations verticales et horizontales grâce à un accéléromètre à détection de gravité-qui ajuste automatiquement l'orientation de l'image en 500 millisecondes.
Les supports amortisseurs de vibrations utilisant des élastomères de silicone avec une résistance à la compression de 30 % empêchent la distorsion de l'image dans les environnements-à fort trafic.
Caractéristiques structurelles
Ingénierie de précision
Les composants usinés CNC-avec des tolérances de ±0,05 mm garantissent un alignement optimal des panneaux.
Amortissement des vibrations
Supports en élastomère de silicone avec une résistance de compression de 30 %
Orientation-automatique
L'accéléromètre à détection de gravité-ajuste l'orientation de l'image en 500 ms.
Gestion des câbles
Canaux intégrés maintenant des rayons de courbure appropriés pour éviter la dégradation du signal
Traitement du signal et connectivité
Le contrôleur d'affichage traite les signaux entrants via un échantillonnage de convertisseur analogique-numérique (ADC) 12-bits-à 165 MHz, prenant en charge des résolutions allant jusqu'à 1 920 x 1080 à 60 Hz.
Les fonctionnalités de traitement du signal numérique (DSP) incluent la mise à l'échelle en temps réel, le désentrelacement et la réduction du bruit, mis en œuvre dans un réseau de portes programmables sur site (FPGA) avec 200 000 éléments logiques. L'écran de film flexible transparent prend en charge plusieurs formats d'entrée grâce à une détection et une commutation automatiques effectuées en 2 secondes.
Technologies d'amélioration de l'image
Affûtage des bords
Masquage flou avec rayon réglable (0,5 à 2,0 pixels) et force (0 à 200 %)
Amélioration du contraste dynamique
Analyse la distribution de l'histogramme sur 256 cases, en ajustant les courbes gamma pour un contraste perçu optimal
Traitement à faible latence
Tous les traitements fonctionnent avec une latence inférieure à 16,7 ms, garantissant un délai d'image unique-à 60 Hz.
Ces processus d'amélioration de l'image fonctionnent de concert pour maintenir l'intégrité de l'image tout en s'adaptant aux différents types de contenu et conditions de visualisation. L'architecture basée sur FPGA-permet de futures mises à jour du micrologiciel pour améliorer les capacités de traitement à mesure que de nouveaux algorithmes sont disponibles.
Pipeline de traitement du signal
Spécifications techniques de traitement
Résolution CAN 12 bits
Fréquence d'échantillonnage 165 MHz
Éléments logiques FPGA 200 000
Temps de commutation d'entrée<2 seconds
Latence de traitement<16.7ms
Protocoles d’assurance qualité et de test
Des processus de test et d'inspection rigoureux garantissent des performances et une fiabilité constantes
Inspection optique automatisée
Le contrôle qualité de la fabrication met en œuvre des systèmes d'inspection optique automatisés (AOI) examinant chaque écran à 15 points de contrôle tout au long de la production. Les algorithmes de détection des défauts identifient les anomalies de pixels, les variations d'uniformité et la contamination avec une précision de 99,7 %.
Graver-dans les tests
Chaque écran en film flexible transparent est soumis à des tests de rodage de 72 - heures, alternant entre des motifs blancs maximum et des motifs complexes, identifiant les premières défaillances avant expédition.
Procédures d'étalonnage et de vérification
Calibrage des couleurs
Utilise des spectroradiomètres mesurant les coordonnées de couleur avec une précision de ±0,0005 dans l'espace colorimétrique CIE 1931. L'étalonnage en usine à 729 points garantit une reproduction cohérente des couleurs.
Test d'uniformité
Les mesures sur 25 points garantissent que les variations de luminance restent inférieures à 10 % et les écarts de température de couleur inférieurs à 200 K sur toute la surface d'affichage.
Validation des performances
La vérification finale de la qualité inclut des mesures du temps de réponse à l'aide de caméras-hautes vitesses capturant à 1 000 ips, validant les métriques de performances spécifiées de 1 ms et 8 ms.
Liste de contrôle du contrôle qualité
Inspection des défauts des pixels
Mesure du temps de réponse
Contrôle d'intégrité mécanique
Uniformité de la luminance
Test de consommation d'énergie
Validation du traitement du signal
Vérification de la précision des couleurs
Dépistage du stress environnemental
Vérification finale des performances
